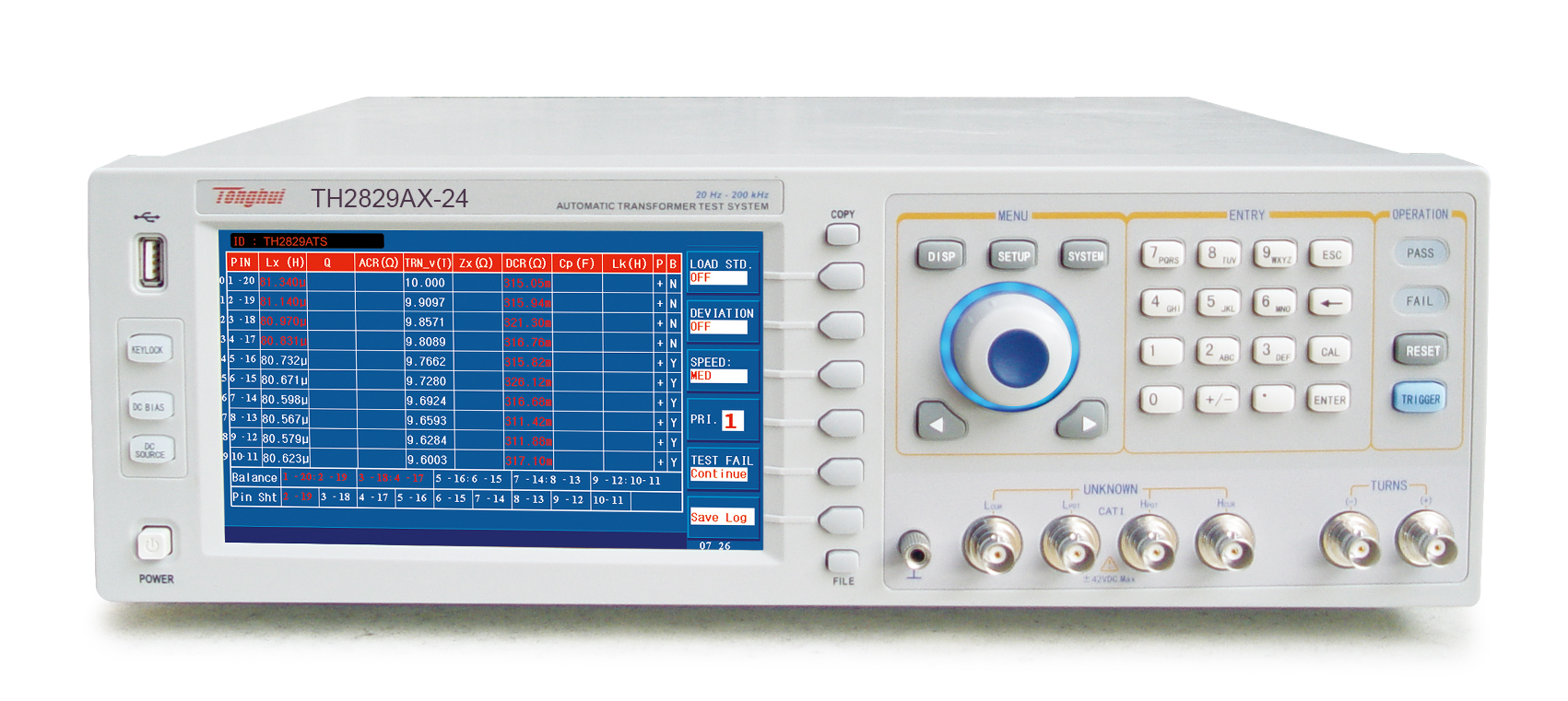

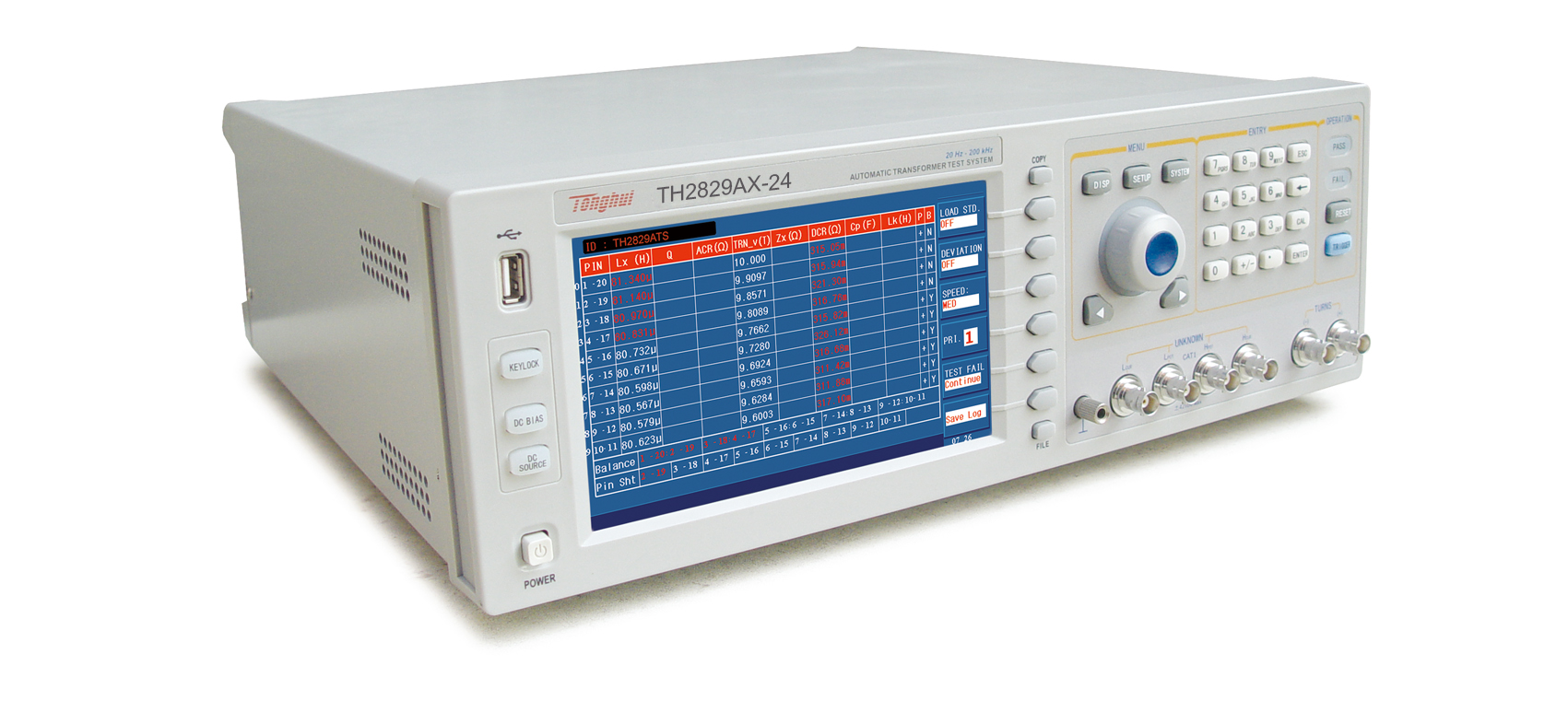

TH2829AX-24 自动变压器测试系统

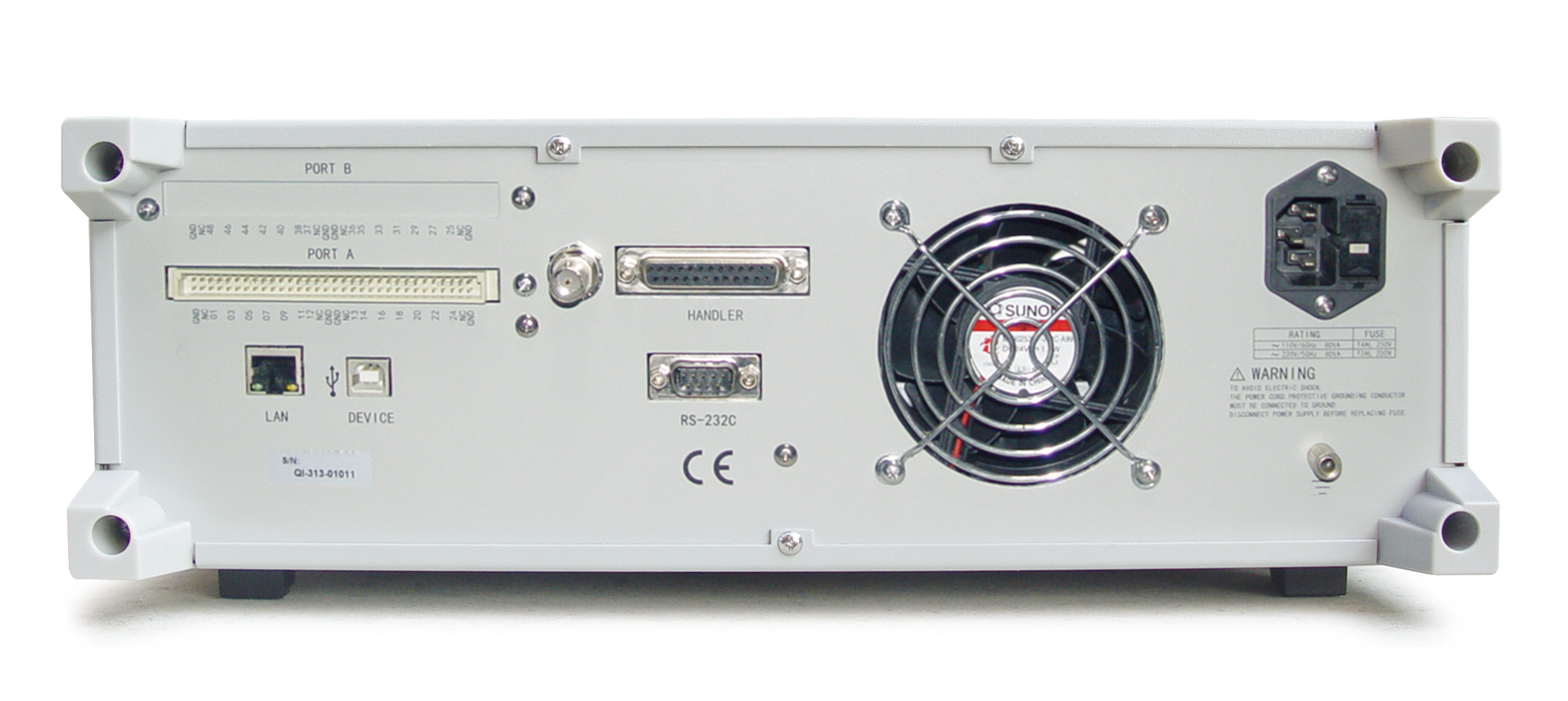

USBHOST、USBDEVICE、HANDLER、RS232、LAN

性能特点

 测试脚位: 24 PIN

■ 测试频率: 20Hz-200kHz, 分辨率: 0.5mHz

 信号电平: 5mV-2Vrms(可选配2mV-10Vrms)

■ 最快测试速度: 13ms

 二极管正反向特性检测
 改进的高圈数比和弱耦合变压器测试能力
 改进的DCR测试能力
 单屏可容纳全部扫描测试结果
 时间标记系统:可记忆文件设定、校准偏差与扣除时间
 选定的扫描参数进行多档分选
 扫描治具继电器自检功能
 灵活的偏差扣除方式
 多种不良处理方式选择
 单参数测试循环,对独立绕组进行测试判断
 增加安全性:管理员与操作员两级密码
 内置统计分析能力:Cpk,Cp,Ck等
 条形码读入直接调用设定文件,管理测试产品品种
 可选PC级仪器测试设定文件编程能力
 在线升级模式:USBHOST或RS232
 支持通过LAN接口实现多台仪器组网
 向下兼容TH2818X/TH2819X参数设定文件
 存储:内部:100组设定文件保存

简介
应用

开关变压器扫描测试、综合特性分析
网络变压器扫描测试,综合特性分析
分立无源元件(电感L,电阻R,电容C)多路扫描测试
继电器驱动线包、触点接触电阻多路扫描测试
多路直流电阻DCR扫描测试
阻抗网络多个无源器件综合测试分析

技术参数

产品型号

TH2829LX

TH2829AX

TH2829AX-24

TH2829AX-48

TH2829NX

TH2829BX

TH2829CX

测试脚位(PIN)

20

20

24

48

72/96/120/144/168/192

20

20

测试频率

20Hz—200kHz

20Hz—500kHz

20Hz—1MHz

显示

7英寸  TFT LCD显示器800×RGB×600

LCR功能

可联系业务员选购永久开通

变压器测试参数

圈数比

圈数

相位

电感

电容

漏感

品质因数

交流电阻

直流电阻

平衡

引脚短路

二极管正反向

Turn  Ratio

Turns

Phase

L

C

Lk

Q

ACR

DCR

Balance

Pin  Short

Diode  P/N

LCR测试参数

|Z|, |Y|,C,L,X,B,R,G,D,Q,θ,DCR,Turn-Ratio,Phase,Lk

基本测量准确度

LCRZ

0.05%

DCR、圈数比

0.1%

信号源输出阻抗

10Ω、30Ω、50Ω、100Ω

测试速度 (ms/次)

13ms,90ms,370ms

AC信号电平

5mVrms— 2Vrms(变压器测试,可定制到10Vrms),5mVrms— 10Vrms(LCR功能);50μArms— 100mArms

DC偏置电压源

------

0V— ±10V;0mA— ±100mA

DC偏置电流源

0 - ±1A选件(选件TH2901),0 -±2A(选件TH2902)

DC恒定电流源

0mA— ±120mA用于二极管正向特性测试

二极管测试

正向测试电压

0—9.9999V

反向测试电流

0—99.999mA

比较器

10档分选,PASS/FAIL指示,档计数功能

存储

内部:100组设定文件保存;U盘:500组设定文件、CSV格式测试数据、GIF格式图像
