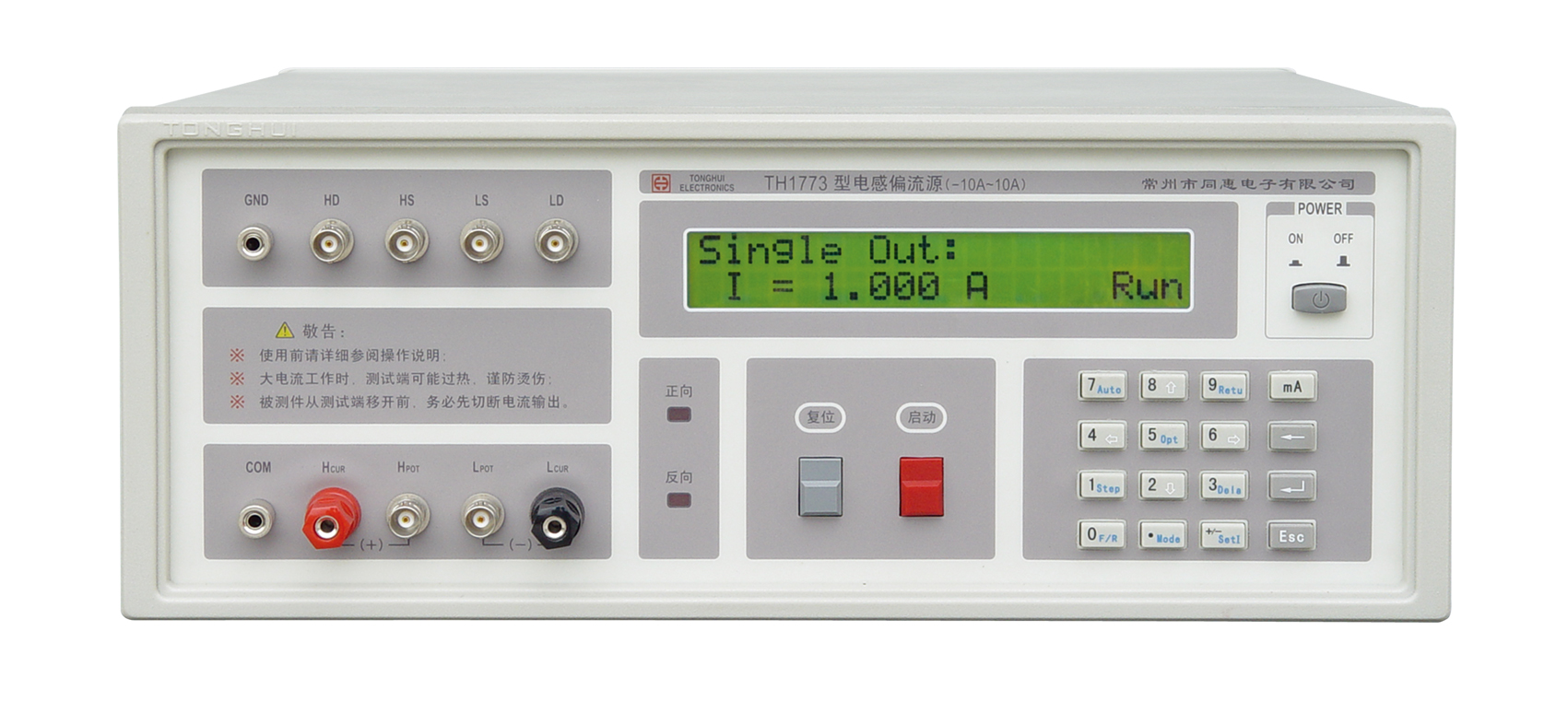

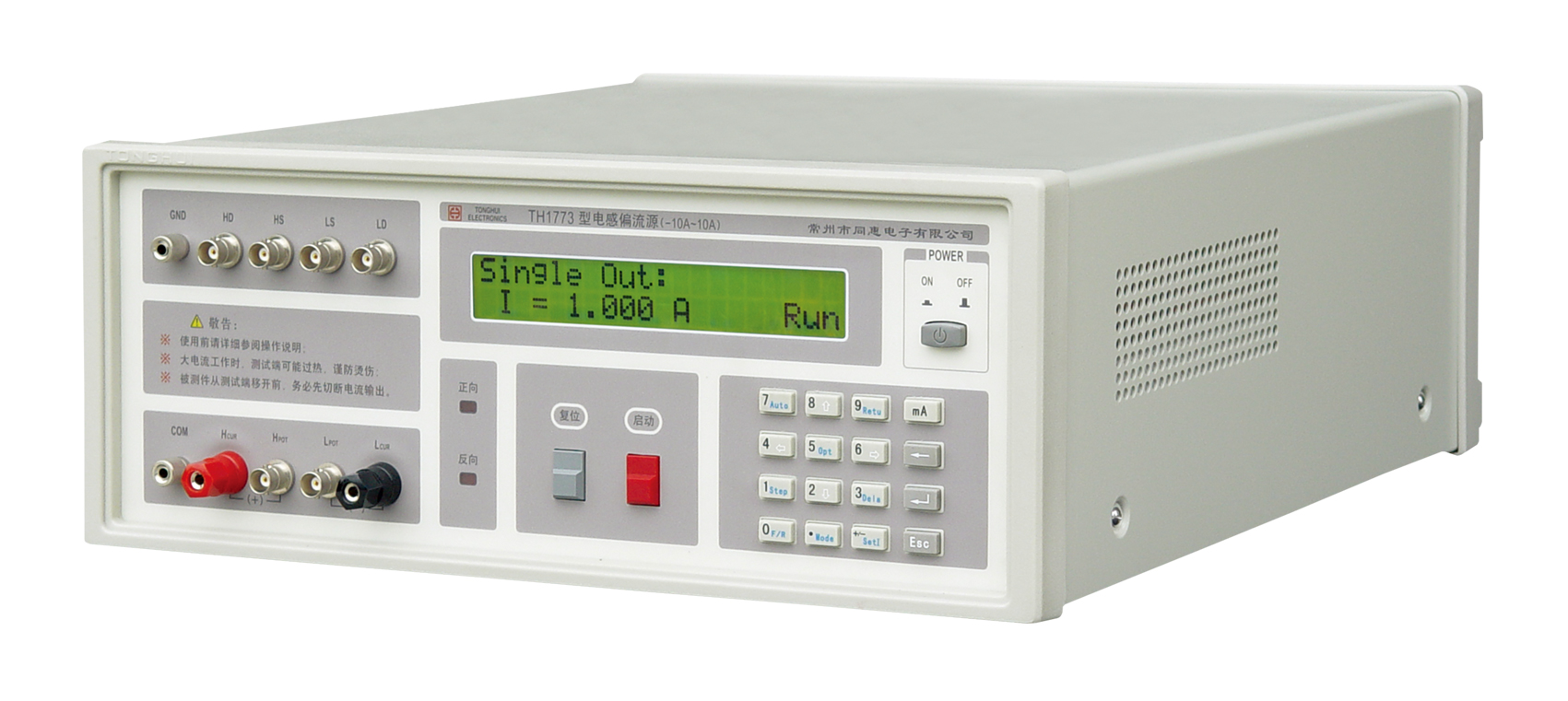

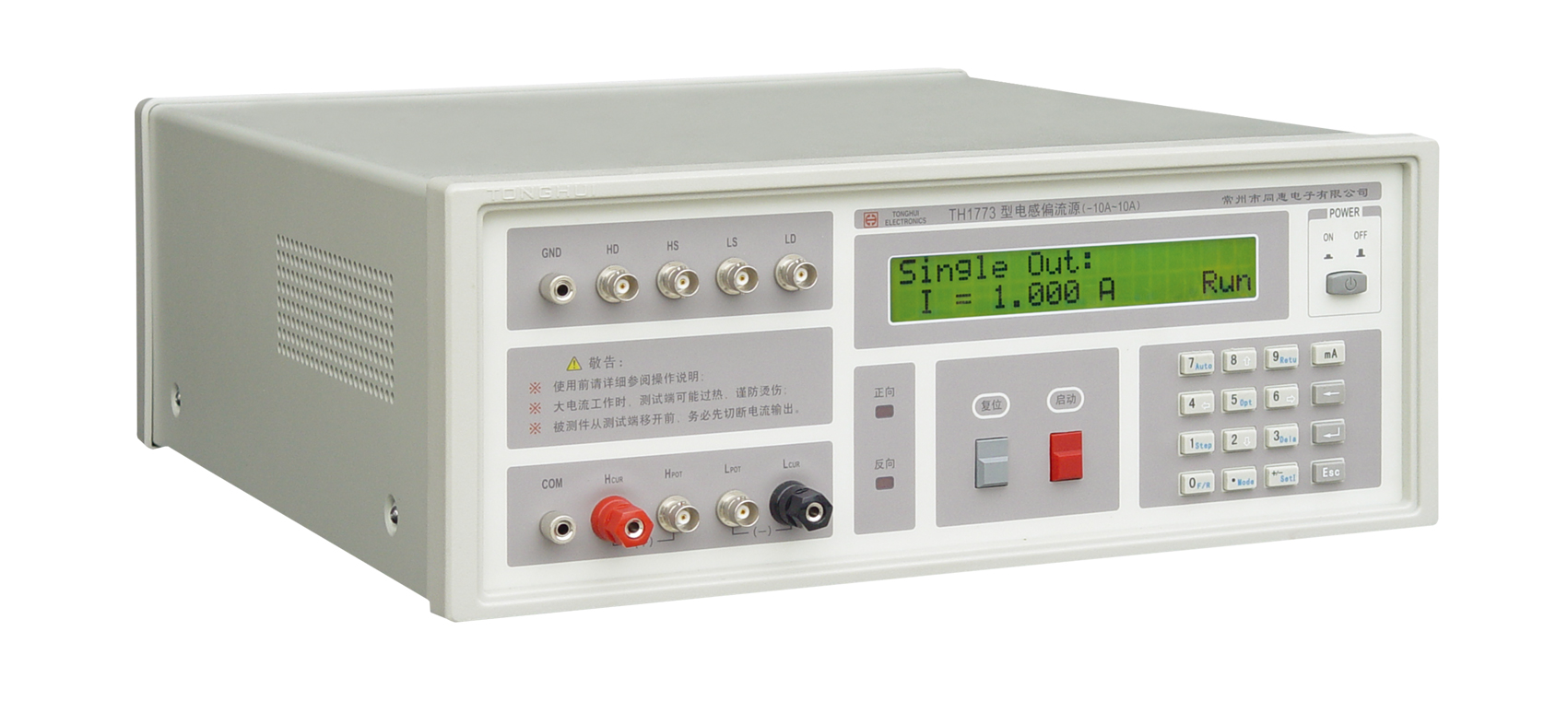

TH1773(EOL) 直流偏置电流源
性能特点

■ 频率响应:0Hz-200kHz

■ 提供单台0 - ±10A恒流源输出

■ 微处理器控制

■ 带背光20×2大字符LCD显示

■ 低附加误差,频率响应范围宽

■ 电流自动或手动扫描输出

■ 单点、多点扫描、等分扫描三种电流输出模式

■ 可长时间大电流输出

■ 可选GPIB和RS232接口

■ 用户数据自动保存

■ 强冲击保护能力,防止损坏LCR表


简介

TH1773型直流偏置电流源(也称直流磁化电源)主要用于电感,变压器线圈进行电感测量时施加直流偏置电流,对该类仪器除需达到所需电流外,还需有对电感量测量影响小,频率响应宽(叠加直流电流时可使用高频LCR表进行测量)等要求。该产品通过微处理器控制,采用自动电流平衡原理进行交直流叠加及电流的稳定,可正向或反向输出0-10A(TH1773)范围的恒定电流,该产品产生的附加误差小,频响得到大幅提升,大大拓宽了磁芯电感器的偏流测试中的应用范围。直接受控于TH2816A/TH2817A/TH2818/TH2819及多点电流扫描输出功能为方便地进行磁性材料分析提供了良好的解决方案。

应用
技术参数

型号

TH1773

电流范围

-10A-10A

电流分辨率

200mA量程:0.1mA2A量程:0.001A6A/10A/20A量程:0.01A

电流精度

±1%+3个字

电流输出方式

单点电流、多点输出、均分输出

频率响应范围

50Hz-200kHz

阻抗范围

ωL<2kΩ, L<8/I(H)

输出电压范围

0-8V

基本阻抗精度

≤1%

扫描方式

手动、自动(可回扫)

扫描点数

2-15点,正扫或回扫

延时时间

0-99秒可设定

预热时间

20分钟

存储器

5组仪器内部设定存储(仅TH1775)

接口(选件)

RS232C

以上RS232C接口仅用于与LCR表连接


附件
标配
配件名称型号
双盒测试线 TH26004E-1
测试线 TH26013
脚踏启动开关 TH2881-001
选配
配件名称型号
