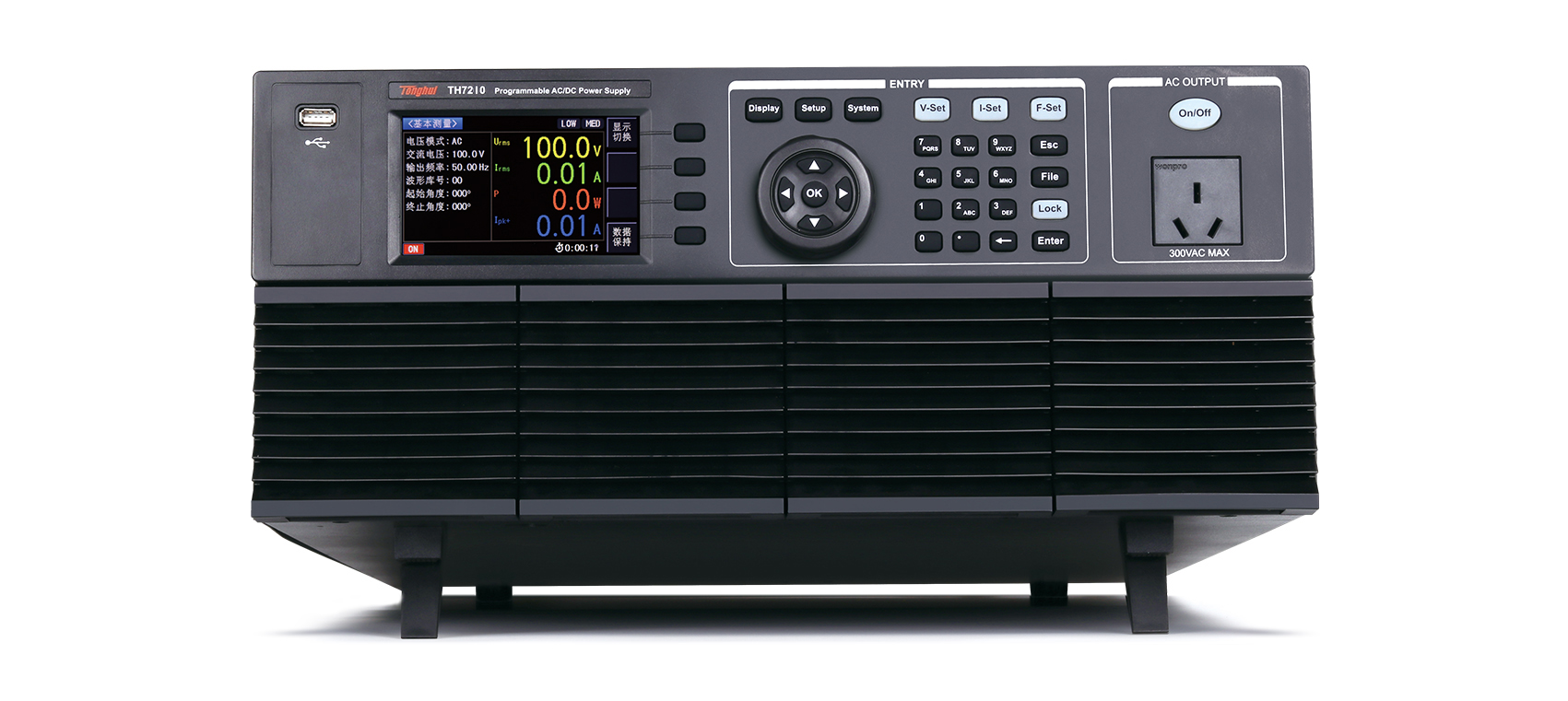

TH7210 可编程交直流电源

RS232,LAN,USB HOST,USB DEVICE

性能特点

 24位色4.3英寸480×272彩色液晶屏, 中英文界面

 线性放大设计,单相输入,交流、直流、交直流输出

  输出功率:1000VA

  输出电压:0-300V

  设定频率:1Hz-1kHz

 支持直流输出

   输出功率:700W

  输出电压:1.4-424V

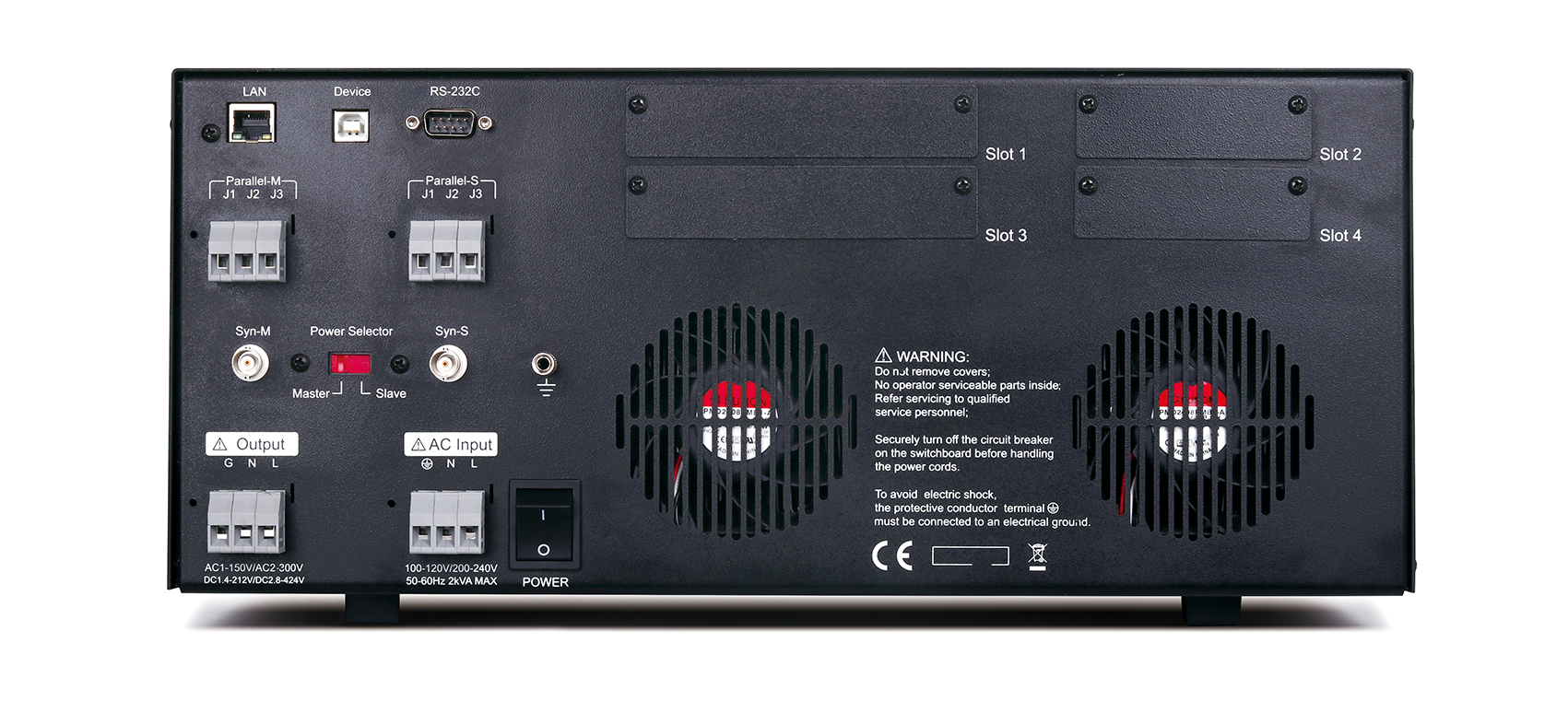

 前后面板输出

 输出开关控制

 操作灵活方便:数字键盘、调节旋钮

 波形输出功能

   内置波形:正弦波、方波、三角波、削波、突波陷波、调光波

   支持自定义波形,可通过CSV文件导入

 起始相位、终止相位设置

 支持定时功能

 14种电参数测量

 存储设置参数和测试结果

   支持USB升级仪器固件

 七种保护模式



简介

TH7200系列是一款高性能、高精度、多功能的单相可编程交/直流电源。该系列仪器在TH7100系列基础上经过多年来精心研制发展而来。通过对高速线性放大器和任意波形信号源进行组合,实现高精度可编程交/直流电源。


功能特点

A.多种源输出模式

TH7200系列作为一台多功能电源,其输出支持下面三种方式:


B.多种输入方式,操作方便快捷

TH7200系列前面板采用了数字键盘、飞梭旋钮及方向按键,操作方便灵活,特别是在步骤模式输入,可大大提高效率。


C.多种操作及测量模式

TH7200系列支持三种基本模式,包括输出设置及测量

1)基本模式

基本模式下,仅作为单一输出模式,可选择交流输出、直流输出、交直流输出模式


2)步骤模式

步骤模式适合于输出复杂波形

在此模式下,通过设置多达600个步骤的不同的步骤,步骤时间、循环次数等均可设置,并可将多个步骤顺序运行。


3)仿真模式

仿真模式适用于模拟电源异常,类似列表模式,但比步骤模式简单,若要更复杂的波形,请选择步骤模式。

只能输出交流,仿真异常情况如停电、电压上升、电压下降等。


D.强大的波形库

E.多达14种测量参数

TH7200内置了强大的波形库以供调用,内部可存储多达64组波形。

TH7200除了作为源输出之外,在输出的同时,可进行测量。

在常规三种运行模式下均可进行测量:

1)内部默认保存保存了8组常见波形如下:


E.多达14种测量参数

TH7200内置了强大的波形库以供调用,内部可存储多达64组波形。

TH7200除了作为源输出之外,在输出的同时,可进行测量。

在常规三种运行模式下均可进行测量:


测量参数更可达14种


H.多种保护功能

TH7200输出时,有多种保护功能,以保证输出安全性。

设定电流保护(HI-A)、过压保护(OVP)、低电压保护(LVP)、过流保护(OCP)、过峰值流保护(OCKP)、过功率保护(OPP)、过温度保护(OTP)


应用

 电机、变压器

 电子生产设计

 照明

 航天航空军工

 网络通讯

 音视频设备

 监控设备

 世界各国电源规格模拟

 电磁兼容设备


技术参数

产品型号



TH7205

TH7210

输入参数




相位



1Ø/2W

电压



100-120Vac200-240Vac

频率



47-63Hz

最高电流



11.3A/5.5A

22.5A/10.8A

功率因素



0.7

AC输出参数




额定功率



500VA

1000VA

输出电压

量程

LOW

1.0-150.0V

HIGH

2.0-300.0V

分辨率


0.1V

精确度


±(设置电压的0.3%+0.6V)

输出频率

范围


1Hz-1000Hz

精确度


0.01Hz     1.00-99.99Hz

0.1Hz       100.0-999.9Hz

最大电流(RMS)


LOW

5.0A

10.0A

HIGH

2.5A

5.0A

最大峰值电流



最大电流(RMS)X4TYP

功率因数



0-1

DC输出参数




额定功率



350W

700W

输出电压

量程

LOW

1.4-212.0V

HIGH

2.8-424.0V

分辨率


0.1V

精确度

LOW

±(设置电压的0.05%+0.05V)

HIGH

±(设置电压的0.05%+0.1V)

最大电流(RMS)


LOW

3.5A

7.0A

HIGH

1.75A

3.5A

最大峰值电流



最大电流(RMS)X3.6TYP

纹波噪声



<=0.15Vrms

其他输出参数




线性调整率



±0.1%

负载调整率


LOW

±0.1V

HIGH

±0.2V

总谐波失真(THD)



≤0.2%

响应时间



30μSTYP

能效



≥55%

设置参数




电压

范围

AC

LOW

0-150V

HIGH

0-300V

DC

LOW

±1.4-212.0V

HIGH

±2.8-424.0V

AC+DC

LOW

AC0-150VDC±1.4-212.0V

HIGH

AC0-300V DC±2.8-424.0V

分辨率



0.1V

测量参数




电压

范围

AC

0-300Vac

DC

-424-424V

分辨率


0.1V

精确度


±(读数的1%+2个字)

频率

范围


1Hz-1000Hz

分辨率


0.01Hz     1.00-99.99Hz

0.1Hz       100.0-999.9Hz

电流

范围

AC

0.00-5.00A

0.00-10.00A

DC

0.00-2.50A

0.00-5.00A

分辨率


0.01A

精确度


±(读数的1%+2个字)

峰值电流

范围

AC模式

最大电流(RMS)X4TYP

DC模式

最大电流(RMS)X3.6TYP

分辨率


0.01A

精确度


±(读数的5%+2个字)

功率

范围


0-500W

0-1000W

分辨率


0.1W

精确度


±(读数的1%+3个字)

功率因素

分辨率


0.001

精确度


计算和显示到3位有效数字

常规参数




显示器



4.3   英寸TFT LCD480×270

接口



RS232USB DEVICEUSB HOSTLAN

编程协议



SCPIMODBUS

存储

步骤


600

波形库


64

保护



过设定电流保护(HI-A)、过压保护(OVP)、低电压保护(LVP)、过流保护(OCP)、过功率保护

(OPP)、过温度保护(OTP)

操作环境




供电

电压


100-120Vac198-242Vac

频率


47-63Hz

功率


≥80VA

操作温度



0~40

操作湿度



20%~80%(非冷凝)

存放温度



-20°C~70°C

海拔高度



操作海拔最高2000

污染度



污染度2

安全级别



安全类别II

尺寸和重量




尺寸(××) mm



430   (W)×177(H)×610(D)

净重(kg)



27.5


附件
标配
配件名称型号
选配
配件名称型号
资料下载
资料名称下载链接
规格书 下载
TH7200说明书2023.08.29 V1.0.5 下载
