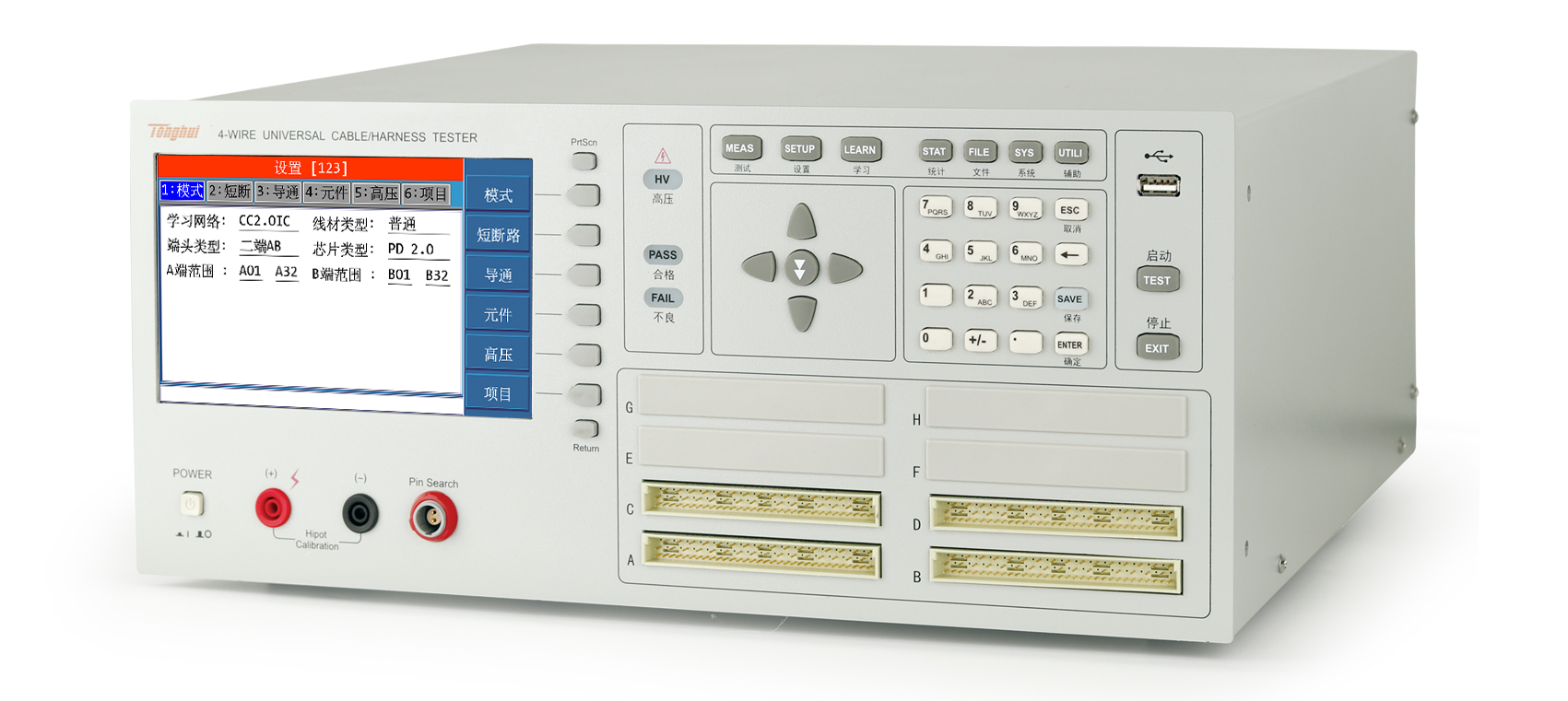

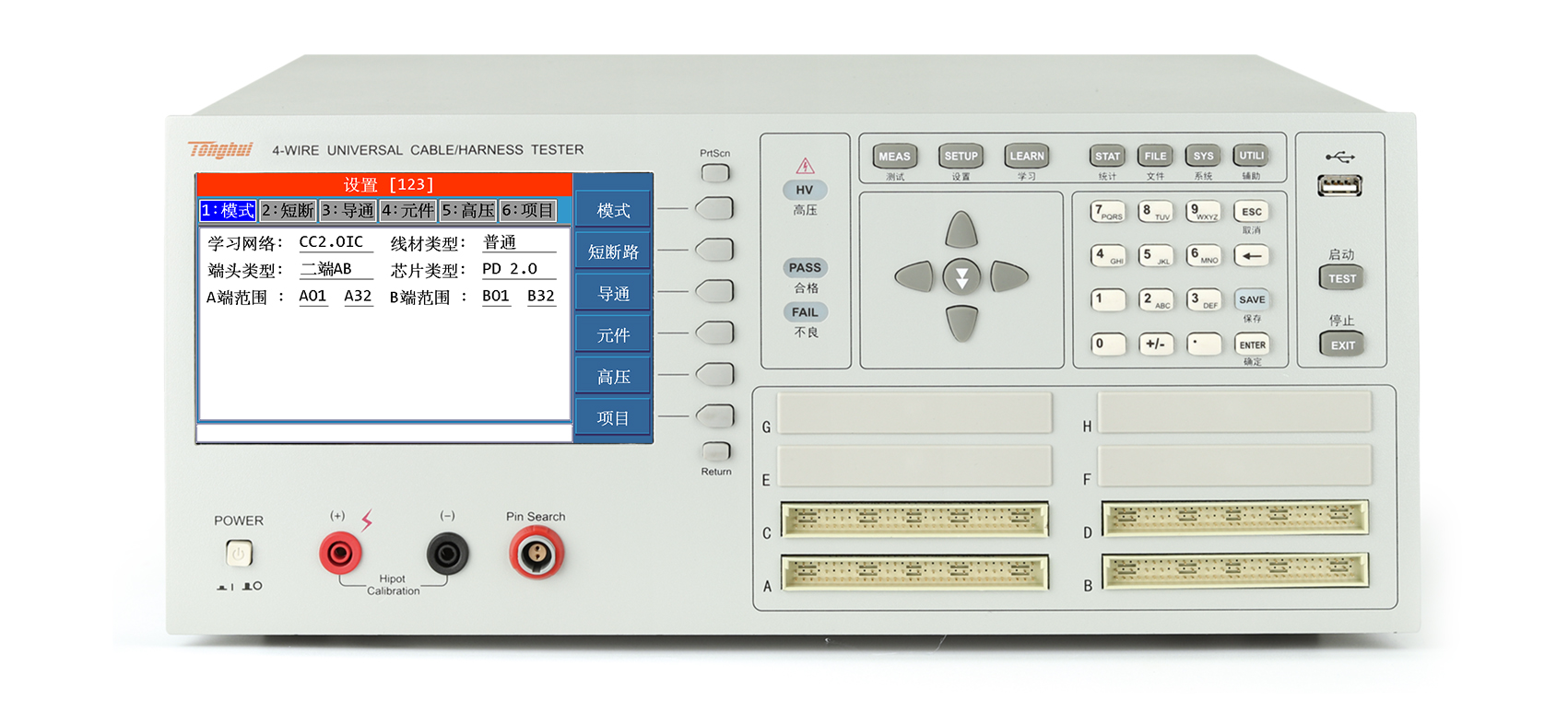

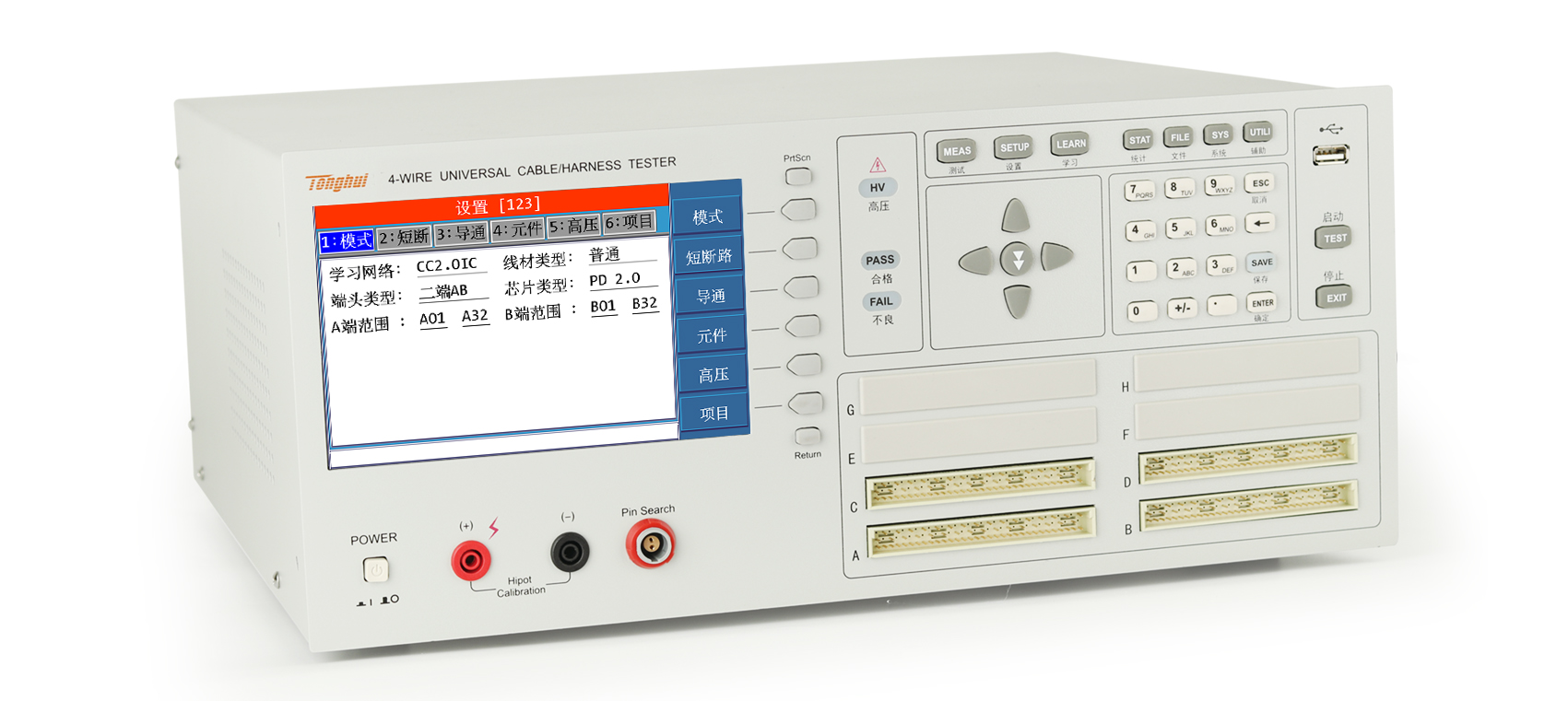

TH8602C 线材综合测试仪

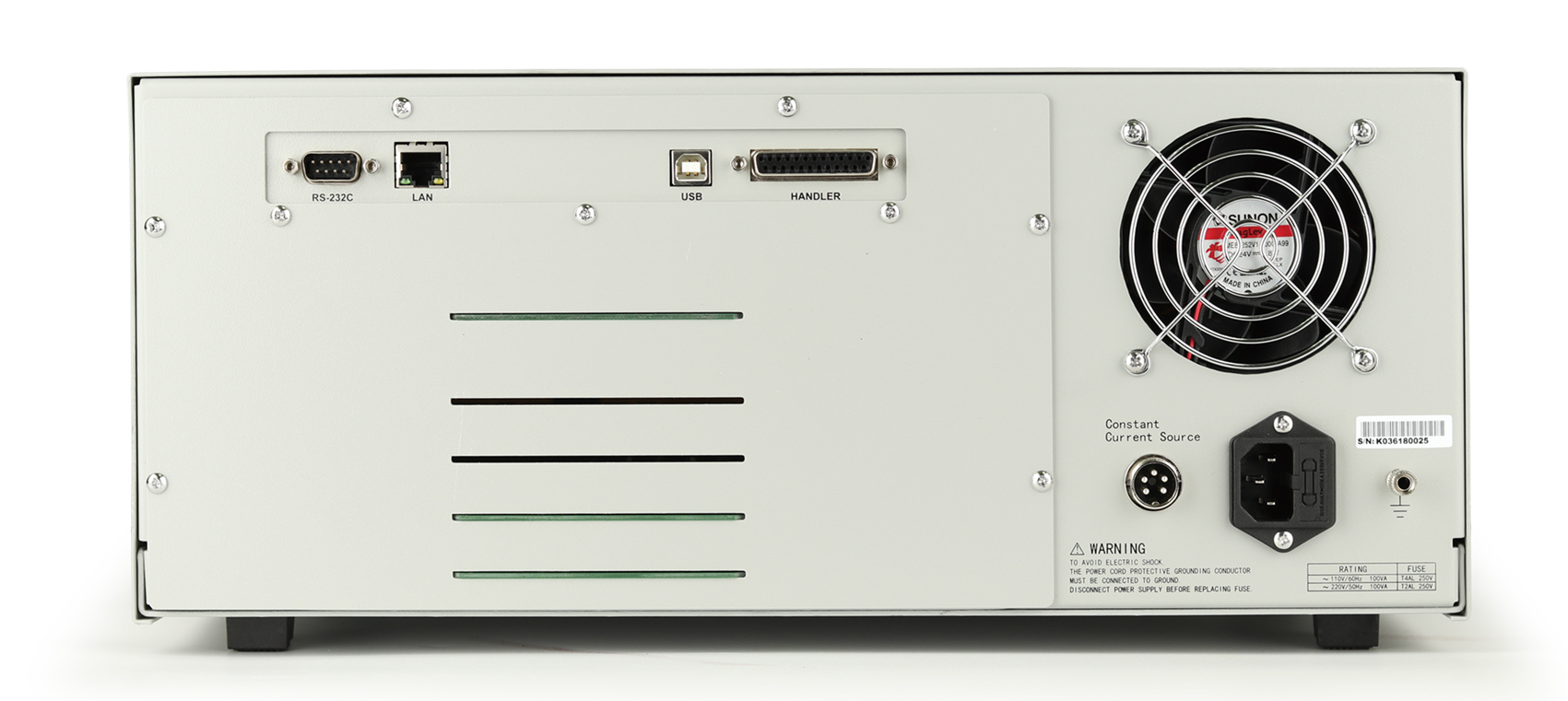

RS232,USB HOST,USB DEVICE,HANDLER

RS485,GPIB

性能特点

 7寸TFT LCD真彩显示器, 800X480分辨率, 16位色。

 内部存储空间3M

 支持U盘存储测试文件

 一键截屏功能,图片自动存储至U盘

 可通过U盘在线升级程序

 中英文可选操作界面

 最大提供256路通道,分为A 、B 、C 、D 、E 、F 、G 、H共8个插槽

 提供优秀可靠的电弧侦测功能

 测试电阻、电容、二极管等元件,采用了四端测试技术,测试精度更高;采用了电压电流分离并行采样技术,采样数据更快

 支持Typec相关线材测试,提供了整套测试方案,加入了元件一键设定功能。

 内设一个独立的直流恒流源,最大可以提供5A恒流源用于测试压降

 内设一个独立的读写芯片的模块,检测线材中的芯片是否正常 (TH8602B 、TH8602C)

 支持连接头测试,提供了多产品测试功能,以及每个产品的信号输出。

 支持多文件测试,为复杂线材提供更多更灵活的测试方案。

 HANDLER接口,支持16路输出,选配均为继电器驱动,同时用户可以自由定义每路的信号和电平

 通讯指令提供了SCPI指令系统

 提供仪器自检功能以及维修功能,可以进行在线排查仪器故障


简介
应用

 通讯和IT

 电话线、网络连接线、多股连接线、手机屏线、TYPE-C数据线、

 USB数据线、笔记本电脑屏线、HDMI连接线、VGA连接线、IDE

 硬盘连接线、SATA硬盘连接线等

 汽车电子

 ECU连接线、汽车线束、导航连接线、导航屏线、车载电子产品

 连接线、音视频连接线

 电子工业

 排线、扁平线、接插件、电源线、多路开关、RS232连接线、

 GPIB连接线、USB延长线、多芯插座

 元器件

 无源器件:电容、电感,电阻,二极管,电容极性、压降

 安规测试

 交流耐压、直流耐压、绝缘绝缘


技术参数

参数

TH8602-1

TH8602B

TH8602C

TH8602-2

TH8602-3

TH8602-4

测试脚位Pin

64

128

192

256



测试信号源

交流信号源

频率

幅度

50Hz-100kHz,精度0.02%

0-1Vrms,精度10%


直流信号源

电压

电流

0-5V,精度10%±1个字

1-20mA,精度10%±1个字


通道板通断扫描信号源

5Vdc

电容测量

1uF-1000 μF ,精度: 10%±1个字

直流电阻DCR

10m Ω-1M Ω,精度: 2%±1个字

导通/瞬通

10m Ω-50 Ω

断短路

1kΩ-50kΩ,精度: 10%±1个字

二极管测试

0-10V,精度: 10%±1个字

直流耐压

电压

电流

5V-1500V,精度: 10%±1个字

1uA-5mA,精度: 10%±5个字

5V-1000V,精度: 10%±1个字

1uA-5mA,精度: 10%±5个字

交流耐压

电压

电流

50V-1000V,精度: 10%±1个字

0.01mA-5mA,精度: 10%±5个字

50V-750V,精度: 10%±1个

0.01mA-5mA,精度: 10%±5个字

绝缘电阻

电压

电阻

5V-1500V,精度: 10%±1个字

1MΩ-1GΩ,精度: 10%±5个字

5V-1000V,精度: 10%±1个字

1MΩ-1GΩ,精度: 10%±5个字

TYPE-C线缆检测

EMARK芯片内容读写校验

5A独立恒流源

5A20V压降测试

------

------

------

------

------

------

------

------

------

------

------

------

------

------

测试速度

瞬间断短路: 4ms

瞬间断路: 5μs-2ms
