百通道微电流测试系统解决方案

     在新一代IT技术中,物联网(简称IoT)可以通过信息传感设备,按照约定的协议,将日常物品与互联网相连接,如智能穿戴设备、电子医疗保健、智能家居设备、智能交通设备等。

    对于物联网相关配套产品的测试需求愈发迫切,其中物联网传感器静态时很多时候都是以微电流在工作,因此静态电流测试是传感器生产过程中非常重要的一步。


测试对象:电化学传感器

产品具有体积小、信号小(nA级电流)、由零点到反应值其电流范围变化广等特点,要求治具定位准确,屏蔽性能稳定。

测试要求:


100路并行测试,同时具备准确性、稳定性和扩展性的自动测试系统。


测试过程:


放置产品,等待零点,零点判断,通气,等待产品反应,读取反应值、放气。针对该过程中各操作时间的不定,需要软件有对每个时间节点进行自主设置的功能,系统需要支持多产品的测试,要求系统输出端有很强的兼容性,便于每个治具间的对接。


多路微电流自动测试系统方案是一个高精度,高抗噪的应用方案,这其中的核心就是“高精度电流采集模块”,采集及运算电路的技术架构就决定了整个测试系统的数据的准确性。

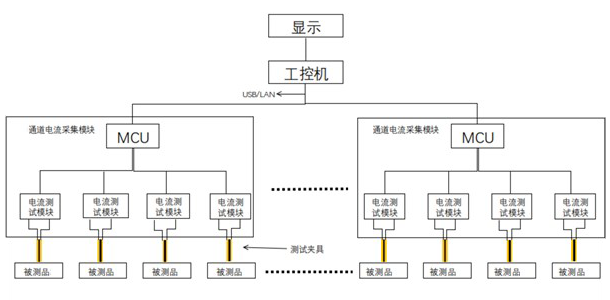

一、系统模块构成

(一)电流采集模块:为整个测试系统的硬件核心,其采样选用高精密采样电阻,基于产品特性,保证在零点测试时不切量程;
 (二)高速率运算模块:将电流信号采集完成后,进行高速运算,同时跟测试软件及时通讯,保证数据实时上传,不丢包。从而保证了测试的实时性及准确性。
 (三)可编程负载矩阵:为了提高信噪比,保证测试的准确性,同时考虑到后期该企业新产品的兼容性,需在各通道上配置对应的负载矩阵。

二、自动测试软件功能

(一)自动分档

(二)测试数据实时显示(全通道波形显示、10通道细节显示)

(三)测试参数自主可调,测试数据实时存储


当今世界,是科技与数字化的时代,电子测量正推动着这个时代的飞速发展,我们致力于为用户提供精密、可靠并可持续改进的产品和解决方案,带来更多的便利。
