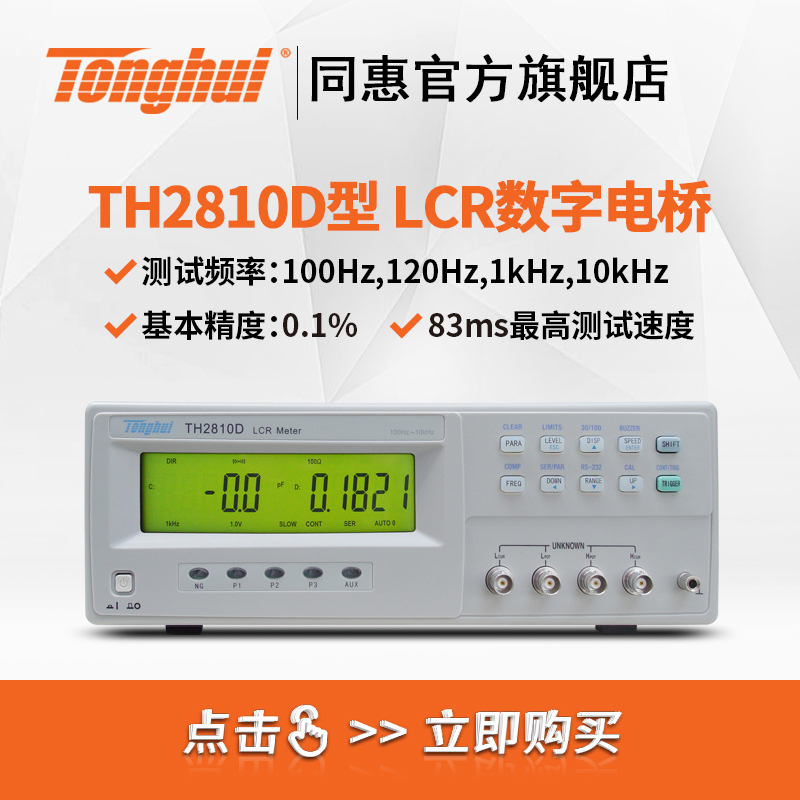

TH2810D LCR数字电桥

RS232、HANDLER

性能特点

 100Hz,120Hz,1kHz,10kHz 4个频率
 基本精度:0.1%
 测试速度:最快83ms

 5档分选,PASS/FAIL指示
 简便操作与强大功能的合理结合
 采用SMT表面贴装工艺
 读数稳定性好
 30Ω、100Ω两种输出阻抗

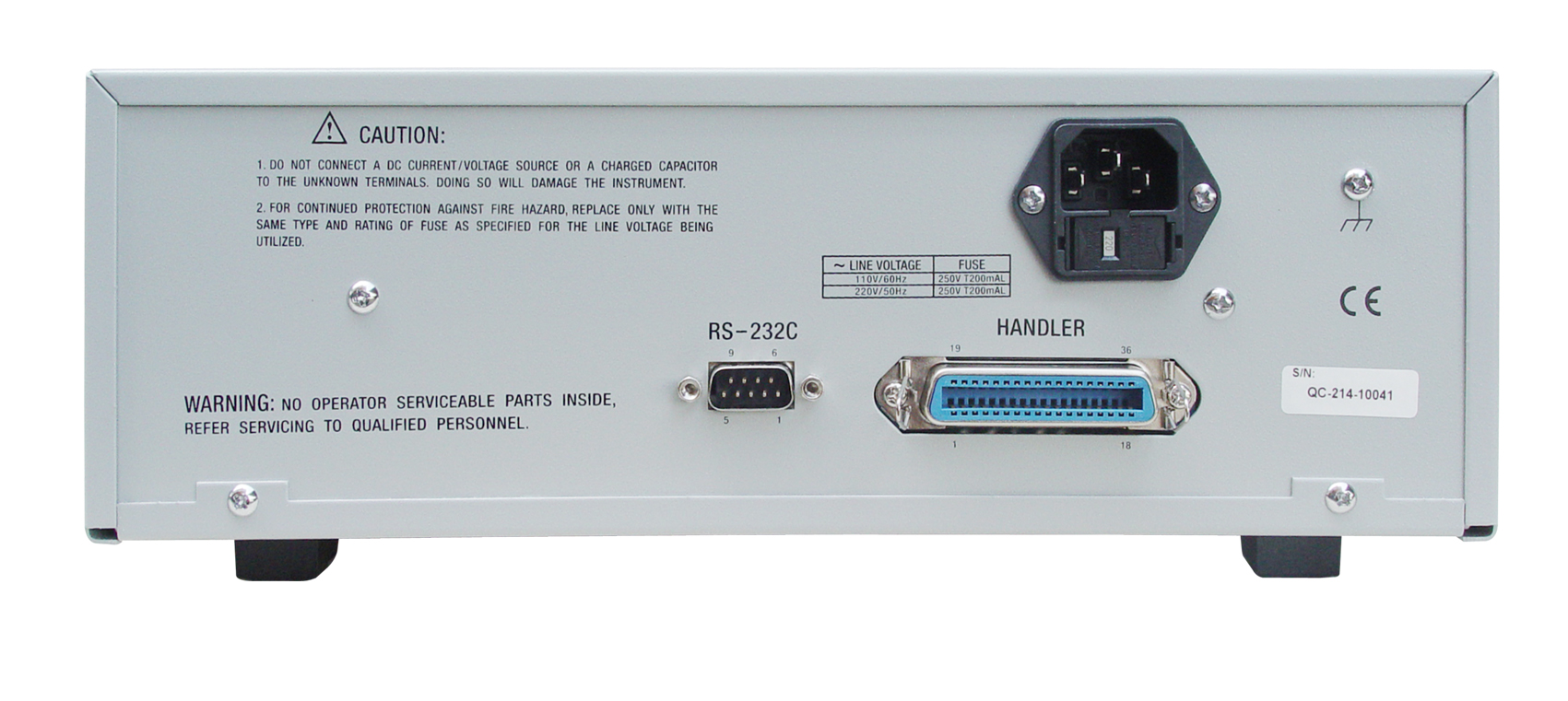

 配备HANDLER接口,RS232C接口可选配操作软件






简介

 TH2810D型LCR数字电桥是本公司最新研制的低频元件测量的换代产品, 其中应用多项元件测量的最新技术,大字符LCD显示,采用SMT贴片工艺,操作方便,外形美观。可满足生产线质量保证、进货检验及自动化生产的需要。 TH2810D为常州同惠最新推出的一款低价LCR数字电桥,在夹具方面采用了TH26004-1四端开尔文测试电缆加TH26001A 四端测试夹具以及短路片,精度为0.1%,内阻30/100欧姆。此外还有丰富的接口,RS-232和HANDLER接口等,可以连接电脑通讯及自动化测试。

应用


操作视频


 请打开微信“扫一扫”,跳转操作视频链接


购买直达

image.png   image.png

 请点击上方图片,跳转该商品天猫京东购买页面

技术参数

测  量 功 能



测试参数

L-Q, C-D, R-Q, |Z|-Q

基本准确度

0.1%

等效电路

串联, 并联

量程方式

自动, 保持

触发方式

内部, 手动, 外部

测试速度(1kHz)(次/秒)

快速: 12,中速:5.1 慢速:2.5

校准功能

开路 / 短路,扫频清零

测试端配置

5

测  试 信 号



测试信号频率

100Hz,120Hz,1kHz,10kHz,±0.01%

输出阻抗

30 Ω , 100 Ω

测试信号电平

0.1Vrms,0.3Vrms, 1Vrms

测量显示范围



|Z|, R

0.1 mΩ — 99.99 MΩ

C

0.01pF — 99999μF

L

0.01μH — 99999H

D

0.0001 — 9.9999

Q

0.0001 — 9999.9

Δ%

-999.99% — 999.99%(TH2811D无)

显示



显示方式

直读,Δ%,ΔABS

带背光大字符LCD显示

显示器

主、副参数:5位

比较器

NG,P1,P2,P3,AUX,五档分选及按档讯响

接口

RS232C, Handler
