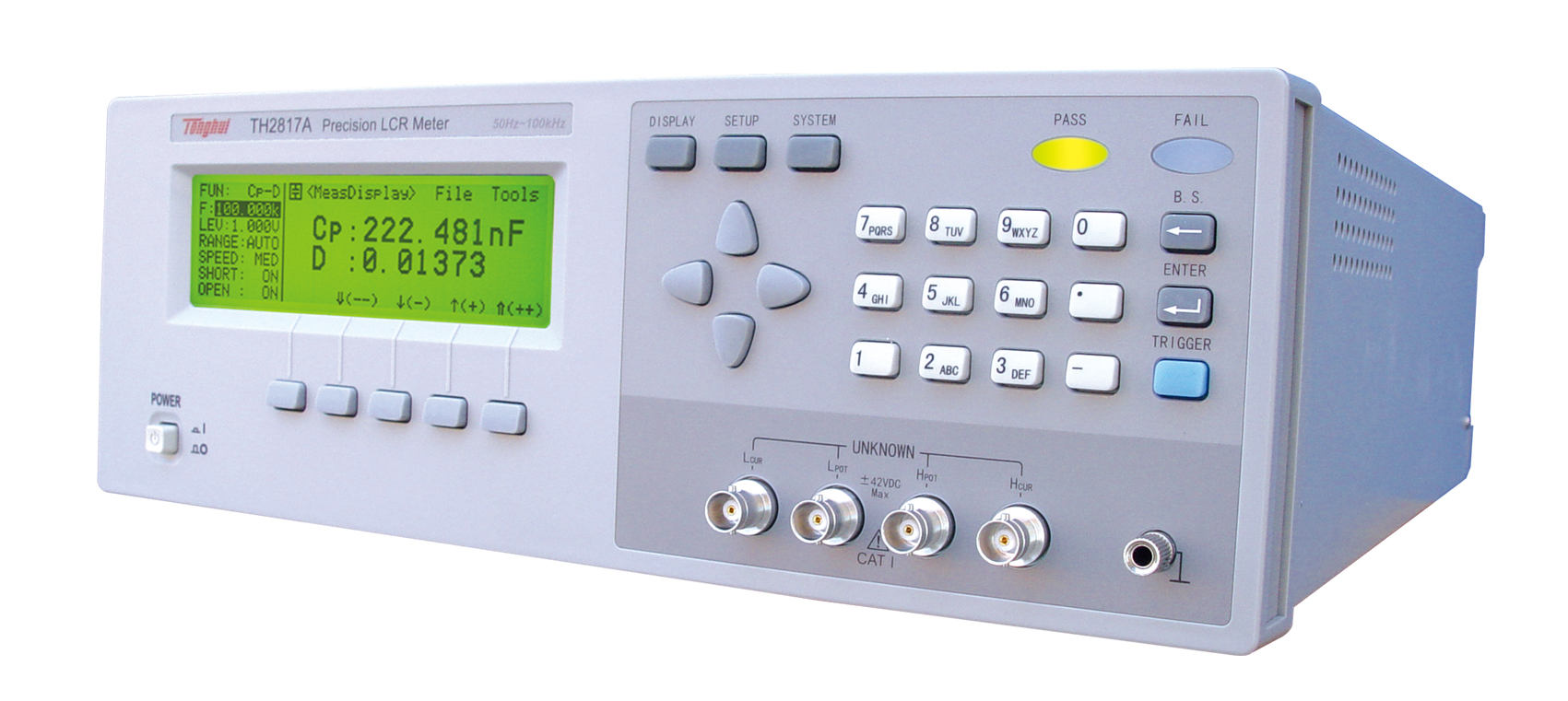

TH2817A 精密LCR数字电桥

RS232、HANDLER

GPIB

性能特点

 测试频率:50Hz-100kHz,分辨率:16频点
 基本精度:0.05%
 测试速度:最快33ms

 4档分选,PASS/FAIL指示
 10mVrms-2.0Vrms可编程测试电平
 30Ω、100Ω可选内阻
■ 4点频率/电平/偏流列表扫描功能
 TH1773/TH1775 偏流源直接控制能力
 较好的测量稳定性、准确性

 精确的负载校准功能
 直读, 绝对偏差及相对偏差显示
 12组内部仪器设定储存
 内建比较器,4档分选及档计数
 测试电平监视功能
 6位读数分辨率
 Handler、RS-232C、GPIB 接口(选件)

简介

TH2816A/TH2816B/TH2817A型精密LCR数字电桥集成了本公司多年元件测试的成熟经验,运用了本领域的最新测试技术。该产品强大的测试功能和优越的测量性能使其挤身于国际同类先进水平,结合以低廉的价格将给予广大客户超值的享受。该产品可提供稳定的6位测试分辨率,50Hz-100kHz/200kHz的频率范围、0.01V-2.0V可编程信号电平、高达30次/秒的测量速度、9级精细 量程、恒定的30Ω或100Ω源内阻及灵活人性的操作方式, 可满足生产线质量保证、进货检验及实验室高精确度测量要求。该产品 提供的HANDLER、GPIB及RS232C接口为仪器使用于元件自动分选 系统、与计算机通讯及测试过程纪录创造了良好的条件。

应用
技术参数

测试参数

|Z|,C,L,X,B,R,G,D,Q,θ

显示器

240x64点阵LCD显示器,6位读数分辨率

测试频率

TH2817A

50Hz,60Hz,100Hz,120Hz, 200Hz,400Hz,500Hz,1kHz,  2kHz,4kHz,5kHz,10kHz, 20kHz,40kHz,50kHz,100kHz, 共16个频点

测试电平范围

10mVrms-2. 0Vrms,10mV步进

基本准确度

0.05%









显示范围









|Z|,R,X

0.00001Ω-99.9999MΩ

G,B

0.00001μS-999.999S

C

0.00001pF-999.999mF

L

0.00001μH-9.99999kH

D

0.00001-9.99999

Q

0.00001-99999.9

θ(DEG)

-179.999°-179.999°

θ(RAD)

-3.14159-3.14159

%

-999.999%-999.999%

测量速度

快速:30次/秒, 中速:10次/秒, 慢速:1.5次/秒

等效电路

串联,并联

量程方式

自动,保持

触发方式

内部,手动,外部,总线

平均次数

1-255(TH2816B无)

清零功能

开路,短路,负载校正

测量端

5

显示方式

直读, ΔABS, Δ%, V/I(电压/电流监示) , 档号及档计数

列表扫描

4点频率, 电平, 直流偏置列表扫描测试

比较器功能

TH2817A

四档(三档合格,一档不合格)另有一个附属档

存储器

12组内部仪器设定供存储/调用

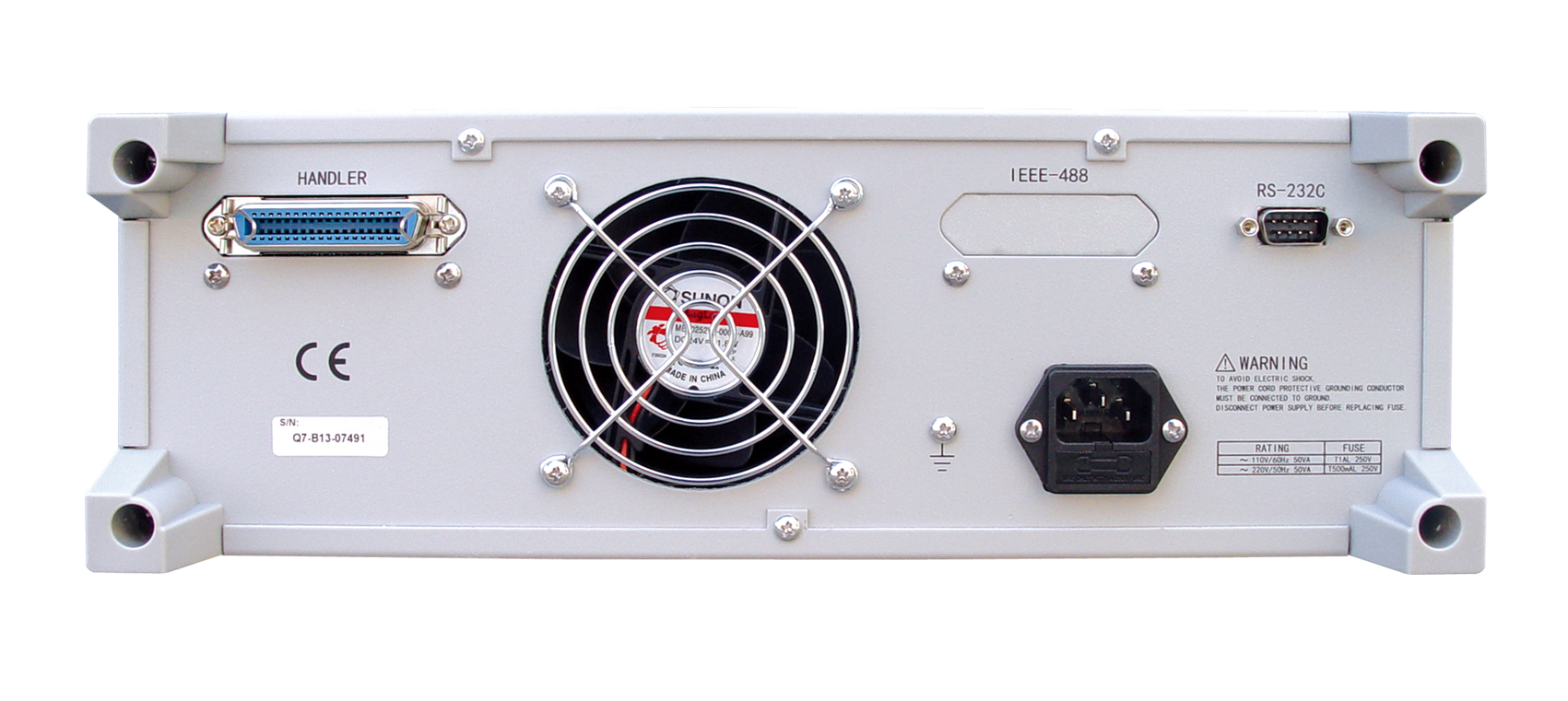

接口

TH2817A

RS-232C,HANDLER,GPIB(选件)
