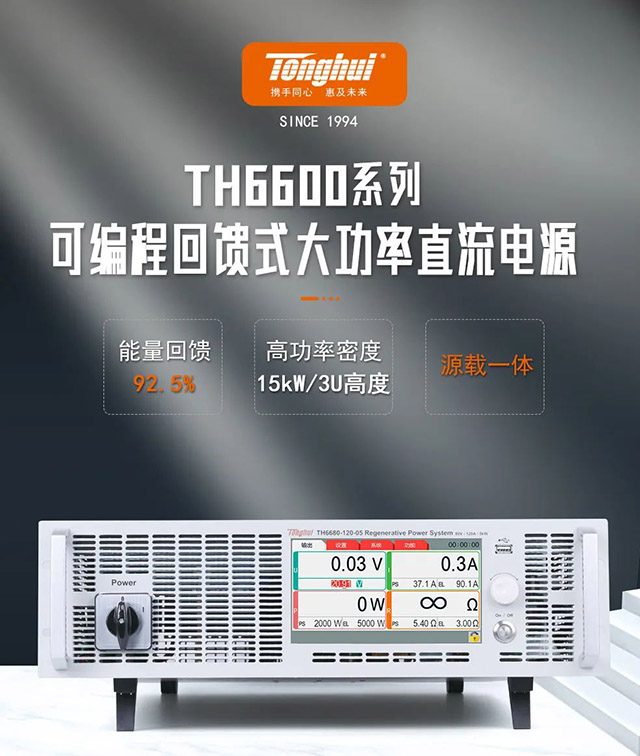

同惠电子TH6600系列可编程回馈式双向直流电源


TH6600 系列是一款可编程回馈式双向直流电源,既可用作电源,也可用作电子负载,且两种模式可以自动转换,该仪器在3U的体积内集成了一台15kW的电子负载,功能强大,能量能高效回馈到电网,节约能源,1台TH6600相当于1台电源+1台负载。

A:中英文显示,7英寸,24位色TFT LCD电容型触摸屏



TH6600 系列采用了两块高速的 32 位处理器 LPC1788 和专业的 FPGA 芯片组成的嵌入式系统,具有功能全、结构紧凑、测试稳定、操作简单以及良好的人机界面等特点,能很好地适应生产现场快速操作需要以及实验室高精确度高稳定度的需要。

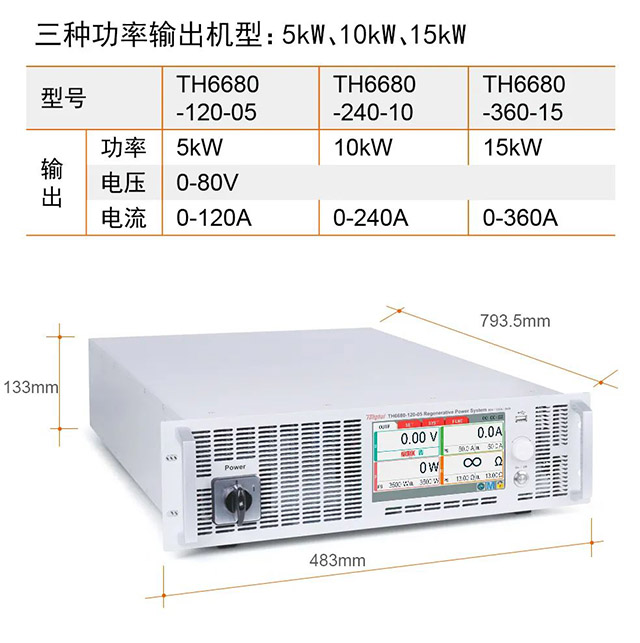

B:高功率密度:3U高、19英寸机箱宽,单机最大功率15kW

B1:宽范围电源输出,可最大扩展至480kW

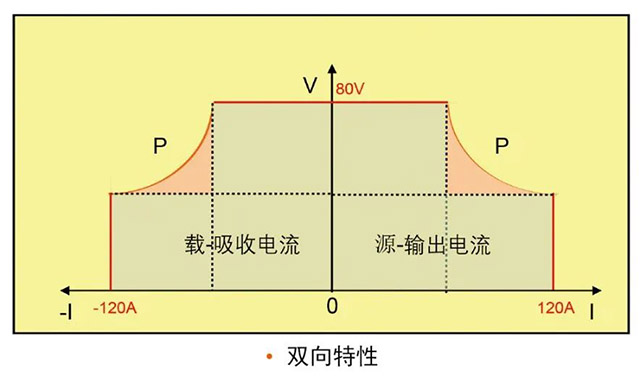

宽范围电源较于普通电源具有更宽的输出电压、电流范围,单型号电源可满足客户多规格产品的测试需求。电源的电压与电流的输出受极限功率的限制,减少输出电流可获得更高的电压或者通过减少输出电压可以获得更大的输出电流,因此要比传统的“矩阵”电源更加灵活。如图所示:



B2:双向电源



TH6600系列双向回馈式大功率直流电源既可以作为源输出(正向)电流,又可以作为载吸收(反向)电流,且无论在电源模式还是负载模式,都具有CV、CC、CR、CP操作,适用于电动汽车用电机、控制器、电动汽车动力总成系统等领域产品测试。


TH6600系列双向回馈式大功率直流电源输出和吸收电流时可快速无缝切换,有效避免电压或电流过冲,适用于电池、电池封装以及电池保护板等储能设备测试。

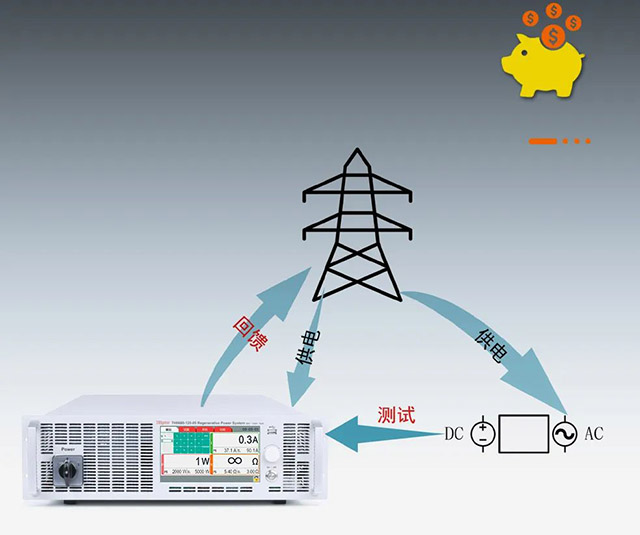

C:回馈式能量吸收


 TH6600系列双向回馈式大功率直流电源作为负载时具有回馈式能量吸收功能,高达92.5%的能量回馈效率,可将电能直接返回用电网络后直接利用,而非普通电源一样直接以热能消耗,大大降低了用户的用电成本。


由于其直接电能反馈的特点,避免了热能消耗带来的仪器大体积、大热量,以及为散发热量而使用空调或其他制冷系统带来的费用支出;同时也减少了噪音,避免了制冷过程中产生的温室气体或有害气体对环境造成危害。



 回馈式特点带来的另一个优势是,单机可以以小体积实现大功率(3U高度标准尺寸功率可达15kW),从而大大节省了安放仪器所需的体积。


D:内置各种函数发生器


TH6600系列内置了可形成如下典型函数的真实函数发生器,并能将它们应用于输出电压或输出电流上。波形可通过前面板设置,或通过上位机、USB上传。仪器内置了如下标准波形,可随时调用。

E:应用领域广泛

TH6600系列双向大功率直流电源的高功率密度、高效率、可回馈的特点在动力电池、储能系统、充电桩、风能/太阳能、新能源汽车、电信、电力、大功率电器设备等领域的应用提供了更好、更高效、更节能的解决方案。
