TH2840在高速测试领域的应用



  随着电子信息技术发展的日新月异,人们对电子测量技术及仪器的重视力度也得到了明显提升。很多业内人士更因电子测量技术应用领域广、高、深等特点,对测试速度也提出了更高的要求,高速测试逐渐成为电子专业测量的主要实现方式。

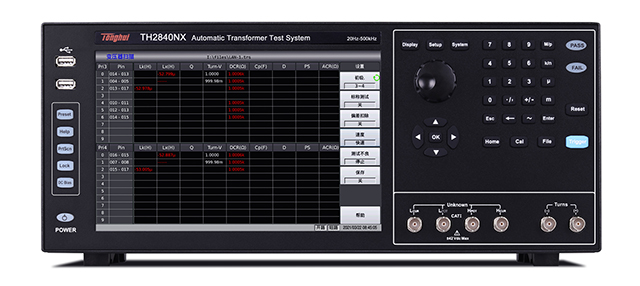

  TH2840系列测试速度高达0.56ms(1800次/秒)(>10kHz),能够超高效帮助客户提高测试准确性,分析故障的原因,是目前同惠电子在高速测试中的佼佼者,也在国内乃至国际测试无源器件和高频变压器行业中名列前茅。

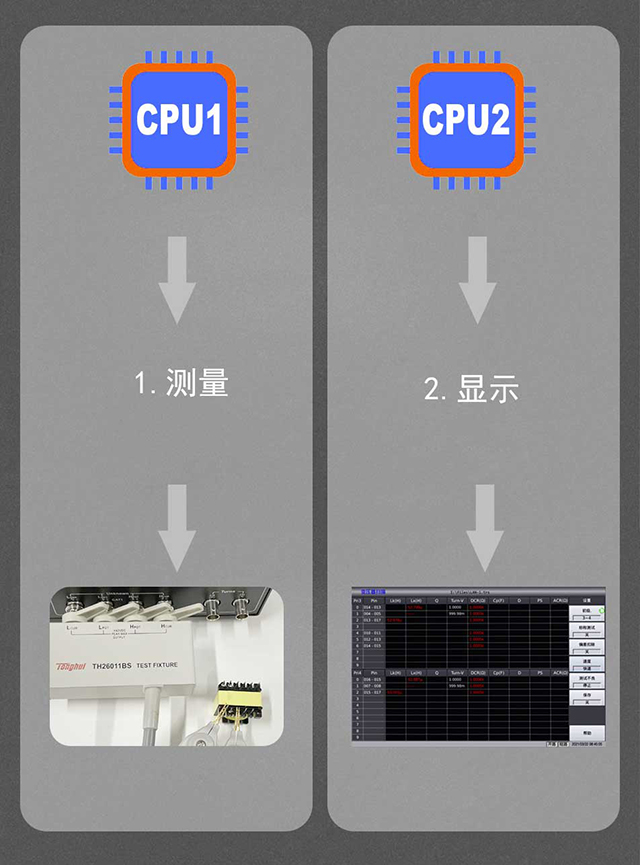

  TH2840系列由于创新性地采用了双CPU架构,测试和显示由两个系统分开独立完成,在保证正常显示的情况下,测试速度最快可达0.56ms/次,即每秒钟可进行1800次测试TH2840系列支持高频变压器测试的型号为TH2840X,最多支持6块内置扫描版、扩展至288PIN脚





  那么,如此高效的测试速度可以应用在哪些领域呢?今天我们将通过几个案例来讲解TH2840系列的广泛应用。



一、网络变压器的扫描测试

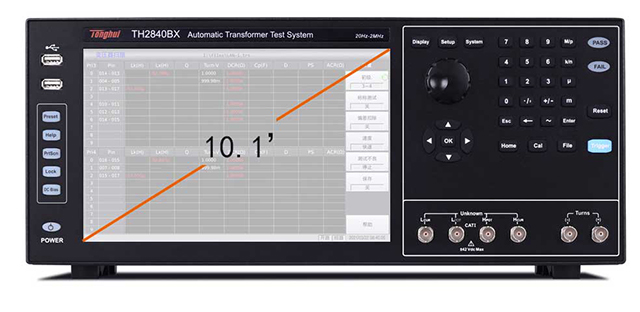

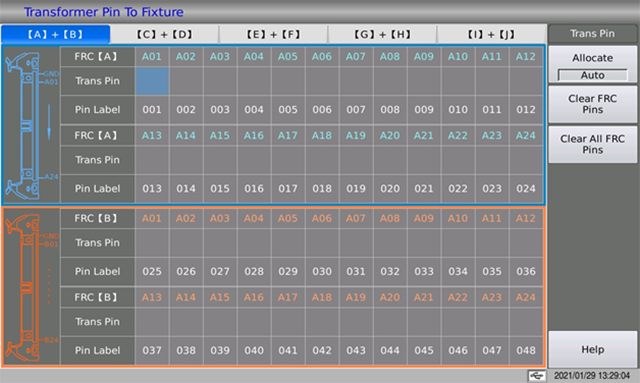

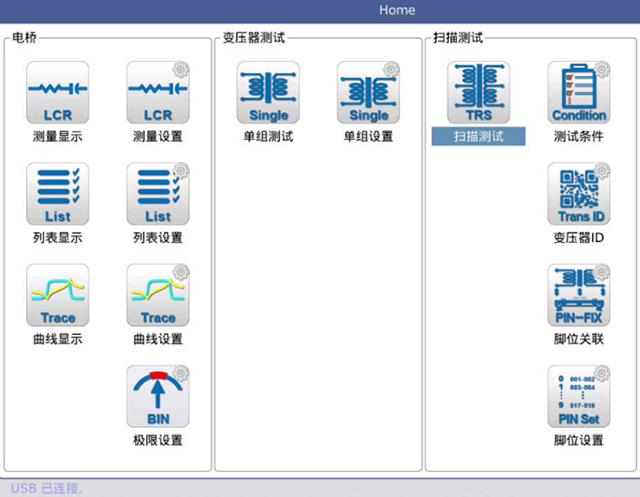

  TH2840X拥有10.1寸电容式触摸屏,所有设置参数一目了然,并且采用图形化脚位关联的设计,带给您前所未有的便捷测试体验。

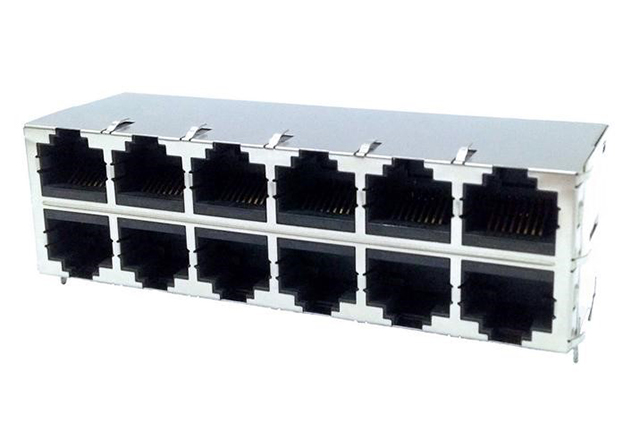

  TH2840系列最突出的性能特点,就在于其业界领先的测试速度,以12Port网络变压器为例,测量速度由上代旗舰机型TH2829X的18S缩短到5.9S,整整提高了3倍效率,测试脚位也由最高192PIN提高到了288PIN。



二、电子元器件的瞬态测试和分析

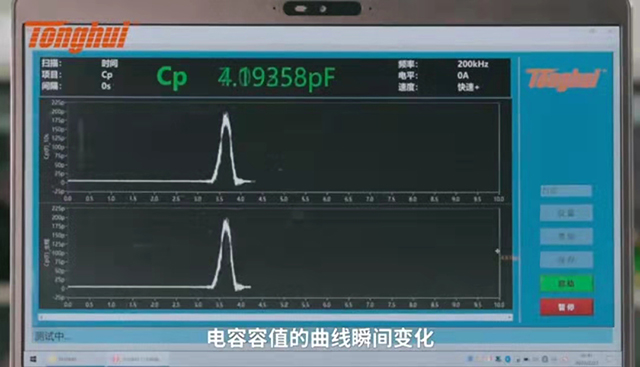

  基于电容式传感器的发展,通过采集和分析电容的瞬间变化数据,可以计算出受力的大小和变化,例如,手指触摸到电容式触摸屏到离开触摸屏的短暂过程,电容容值瞬间的曲线变化,反映了屏幕受力的细微变化。由于TH2840系列具有高达每秒钟1800次的测试速度,可以精确到ms级别画出电容变化的曲线。





  在电子皮肤领域中,一些以往只能由皮肤感受到的定性数据,例如硬度、力度等,如今已经可以用定量的方式表达出来。通过使用模仿人体末梢神经的电子传感器,电子皮肤可以帮助机器人敏感获知环境信息。将TH2840与电子皮肤一起集成到机械手或机器人表面,通过触觉感知及触觉信息采集实现机器人的触觉感知能力。在某高校的电子皮肤科研项目中,TH2840系列以0.56ms/次的采样频率完美胜任了该测试任务。





三、测量容性器件C-V特性的响应时间



  在电子元器件的实际应用中,我们经常需要给被测件加偏压来模拟元器件在不同环境下的表现,增加偏压后的响应时间Th也是该元件的重要参数之一。

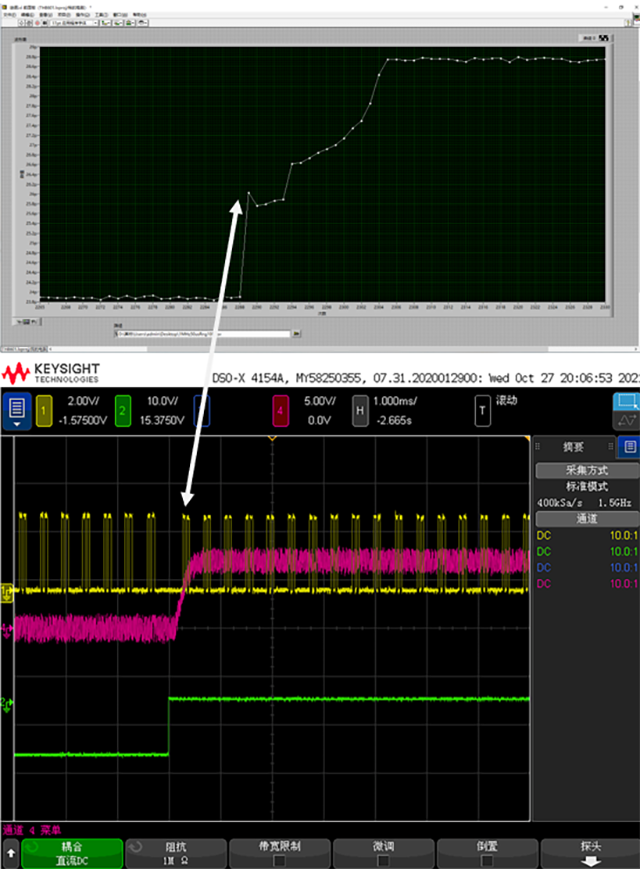

  如上图,给某个电容施加20V直流偏置电压时,电容值会从初始值C0开始增加,经过一段时间后最终稳定在C1,从C0到C1所消耗的时间即为响应时间Th。由于器件被施加偏压后的瞬态变化非常快,需要测试仪器的采样时间小于1ms(即1000次/s),才能得到精确的响应特性曲线。TH2840系列不仅可以达到0.56ms的最高采样速度,同时又能保证测试参数的高精度,并且自带±40V偏压,支持多通道测试,是高速测试的不二选择。
