同惠电子技术站:以科技视界打造电力传输的超级动脉

在电力工程项目中,我们经常能看到变压器的身影,它在交流电中有着至关重要的作用,可通过提高或降低交流电的电压来实现长途输送和正常的使用。

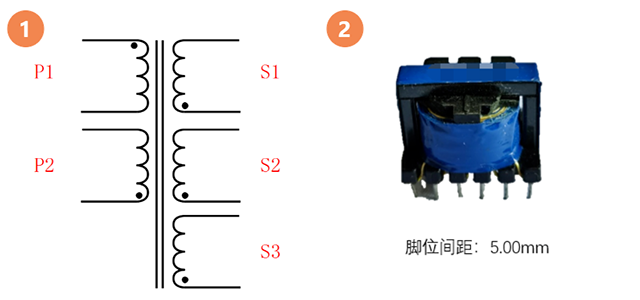

变压器有两组线圈,初级线圈和次级线圈,次级线圈在初级线圈外边。当初级线圈通上交流电时,变压器铁芯产生交变磁场,次级线圈就产生感应电动势(图1)。



本次的测试对象是高频变压器(图2),是工作频率超过中频(10kHz)的电源变压器,其最大的优势就在于它可以给电源提供最大效率,这可以大大提高电源的利用率。下面我们来看看“TH901测试变压器高低压综合参数”,进一步了解高频变压器这个陌生又神秘的电子器件。



专业测试要求



(一)耐压测试

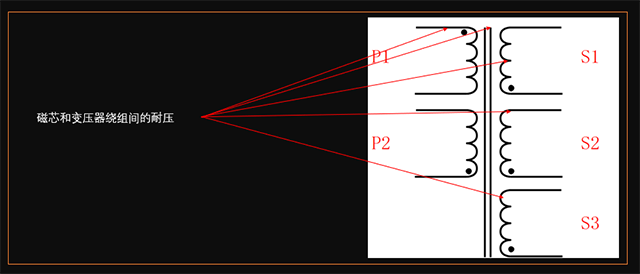

耐压测试是判断该高频变压器是否能投入安全运行,防止发生设备故障以及保护人身安全的有效措施之一。此次进行磁芯和变压器绕组间、不同绕组间两两打耐压。





(二)直流电阻测试

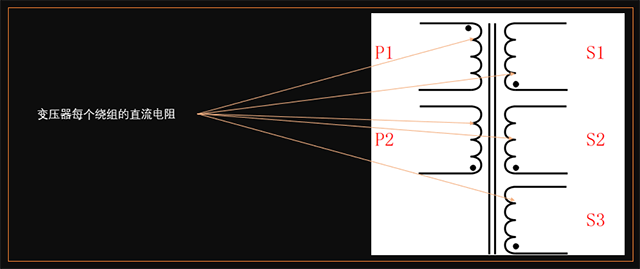

变压器直流电阻测试是变压器制造中半成品、成品出厂试验、安装、改变分接开关后、交接试验及电力部门预防性试验的必测项目。本次针对变压器每个绕组的直流电阻进行了测试,这可以检查出绕组接头的焊接质量和绕组本身质量等情况。





(三)匝间绝缘测试

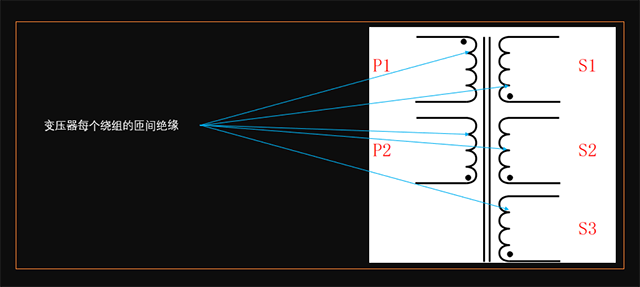

匝间、层间绝缘材料的高频绝缘性能严重影响着高频变压器的输出性能及运行可靠性,下图是对变压器每个绕组进行的匝间绝缘测试。



(四)层间电容测试

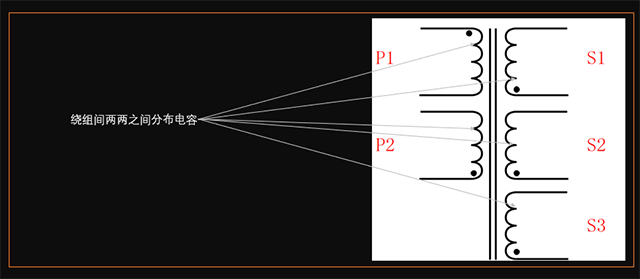

当变压器的绕组是多层绕组时,顶层绕组和底层绕组之间就有电位差。两个导体之间有电位差,就存在电容。这个电容就称为“绕组间电容”。当工作在高频时,这个电容会以惊人的速率进行充电和放电。电容充电和放电过程中会产生损耗。在给定的时间内,它充电和放电的次数愈多,损耗就愈大,下图是对绕组间两两之间分布电容的测试。



TH901方案-可提供上述所有测试

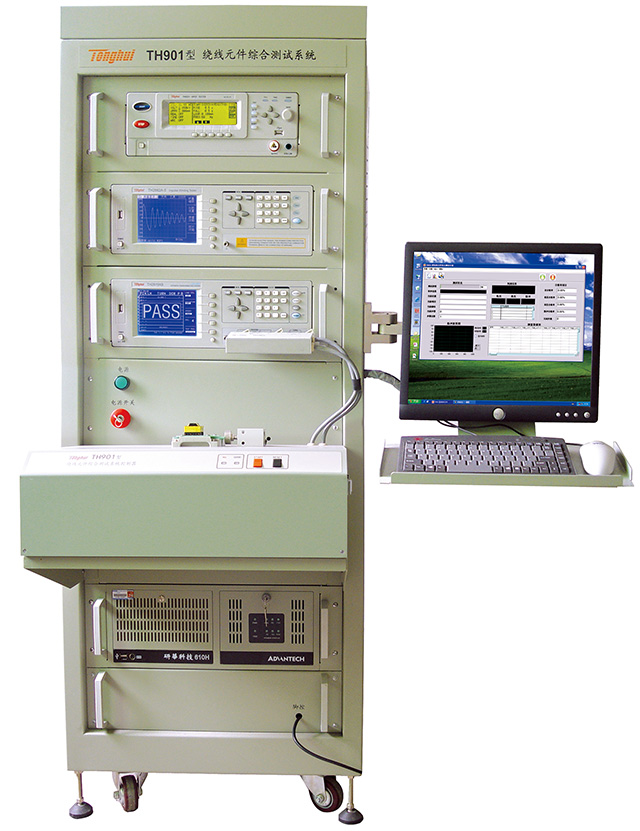

TH901型绕线元件综合测试系统是一套高精度,高自动化,高效率的测试系统。不但可以测试低压参数,安规参数,线圈脉冲参数,而且能自动保存测试数据,自动对测试数据进行分析。



目前,TH901绕线元件综合测试系统另可提供变压器高频低压参数,分别为:测试圈数(Turn)、圈数比、电压比、漏感(LK)、电感(Ls)、品质因数(Q)、电容(Cx)、阻抗(Z)、交流电阻(ACR)、直流电阻(DCR)、引脚短路(PS)和平衡(BL)。

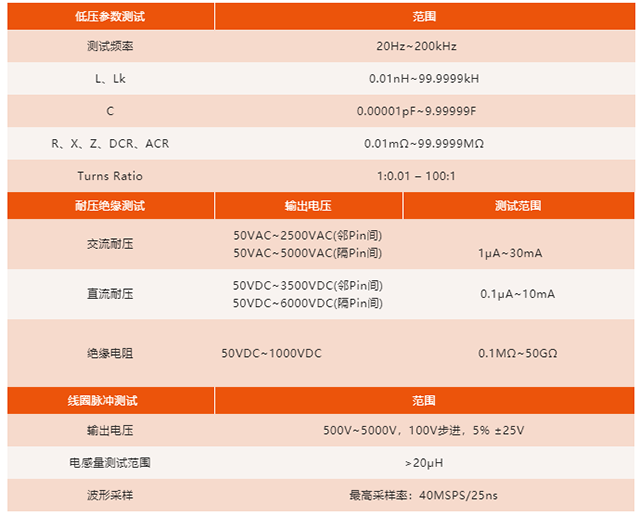

技术参数
